5.1 PCB技术发展史

5.1 PCB技术发展史

发展史 1831年6月13日,天降男神詹姆斯·克拉克·麦克斯韦 (James Clerk Maxwell,1831年6月13日-1879年11月5日)于英国爱丁堡的印度街14号, 麦克斯韦被普遍认为是十九世纪物理学家中, 对于二十世纪初物理学的巨大进展影响最为巨大的一位。 他在1864年发

aoofoo aoofoo 2024-10-19
106
5.2 电阻、电容、电感

5.2 电阻、电容、电感

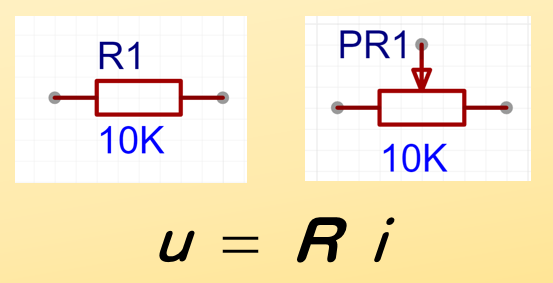

PCB原理图是由四要素组成的:元件符号、连接线、结点、注释。 元件符号 元件符号:我们常见的电阻符号,主要有电阻、电容、电感、二极管、三极管、场效应管这些元件。了解这些元件使我们分析电路的一个基础。 电阻元件 电阻器(Resistor)在日常生活中一般直接称为电阻。是一个限流元件,将电阻接在

aoofoo aoofoo 2024-10-19
105
5.3 二极管、三极管、场效应管

5.3 二极管、三极管、场效应管

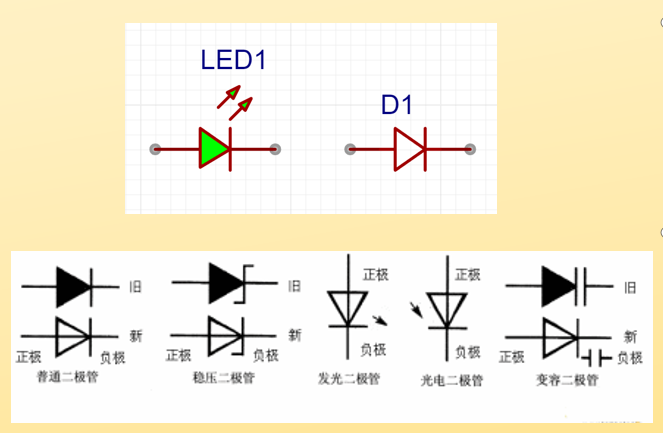

元件符号 二极管 二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件 。二极管有两个电极,正极,又叫阳极;负极,又叫阴极,给二极管两极间加上正向电压时,二极管导通, 加上反向电压时,二极管截止。 二极管的导通和截止,则相当于开关的接通与断开 。 二极管具有单向导电性能,导通时电流方向是由阳极

aoofoo aoofoo 2024-10-19
73
5.4 元件的数据手册

5.4 元件的数据手册

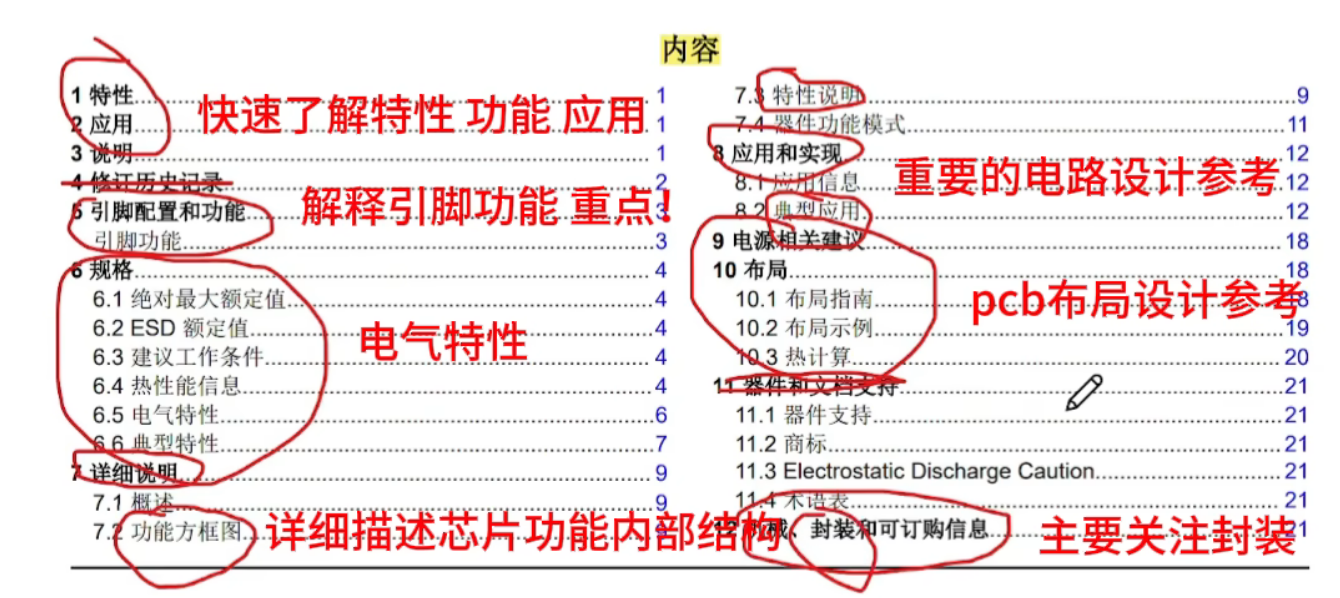

我们如果只是去看原理图中的芯片这些元件,是很难看到有用的信息的,我没想要具体弄懂原理图是想要说什么,以及原理图是如何设计的,就必须要对这些芯片的功能有一个详细的了解。 如果对芯片有一个详细的了解?就是芯片厂家提供的元件数据手册。 怎么获取芯片的数据手册呢? 1.立创商城 2.半导小

aoofoo aoofoo 2024-10-20
63
5.5 电路定理

5.5 电路定理

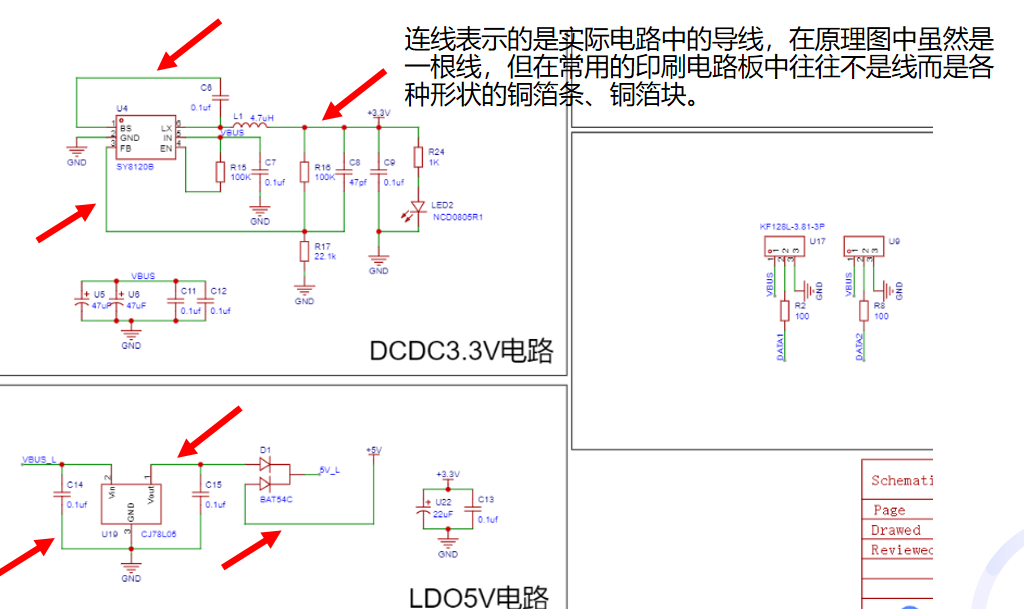

连接线 在PCB原理图中,有很多这样绿色的线,实际上这些表示导线,虽然在原理图中表示的一根线,但在实际的PCB板中我们元件之间的连接是靠铜箔进行连通的: 结点 我们可以注意到在原理图中,有这样红色的小点点,这些红色小点点往往是在导线的连接处表示的,所以结点就是表示几个元

aoofoo aoofoo 2024-10-20
126
5.6 读懂原理图

5.6 读懂原理图

原理图四要素 注释 我们可以看到原理图上除了元件、芯片连接线及结点之外,还有很多中文和图表(标注关键信号),我们称这些内容为注释。 常见标注元件功能:NC/NF/0R NC:no connect,这个元件默认不进行连接。 NF:no fix,元件默认不安装。 0R

aoofoo aoofoo 2024-10-20
22
5.7 PCB结构与组成

5.7 PCB结构与组成

PCB简介 PCB板就是印制电路板,又称印刷电路板,是电子元器件电气连接的提供者。 PCB根据其基板材料的不同而不同,高频微波板、金属基板,铝基板、铁基板、铜基板、双面板及多层板PCB是英文Printed Circuit Board的缩写,中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的

aoofoo aoofoo 2024-10-21
76
5.8 PCB叠层结构

5.8 PCB叠层结构

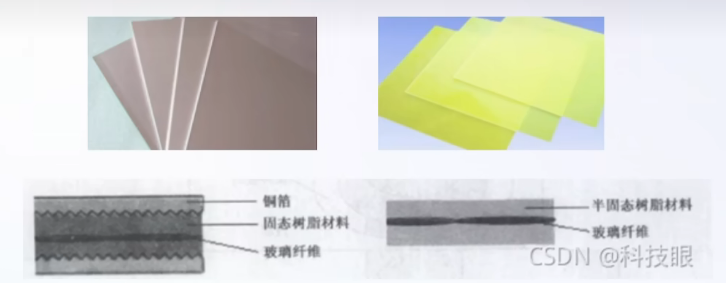

PCB叠层简介 PCB材料的组成主要有PP半固态片和Core芯板两部分组成,这就构成了所看到的绿色、红色或者黑色等的板子,再加上敷铜线路层,器件,就构成了电路板。 大家可以把PCB想象成三明治,具有不用功能的层叠加到一起就组成了整块PCB。 对于PCB而言,起到绝缘和支撑作用的就是我们

aoofoo aoofoo 2024-10-21
62
5.9 PCB设计流程

5.9 PCB设计流程

PCB封装 PCB的设计过程,实际上就是把原理图转化为实际的电路板的过程,而其中有一个很关键的要素,就是把我们的元素符号转化为实际的PCB封装。 我们在嘉立创基础库进行搜索可以发现,任何一个元件否有三个元素: 1.元件符号(原理图) 2.元件封装(PCB设计) 3.封装3D

aoofoo aoofoo 2024-10-21
63
5.10 熟悉嘉立创EDA

5.10 熟悉嘉立创EDA

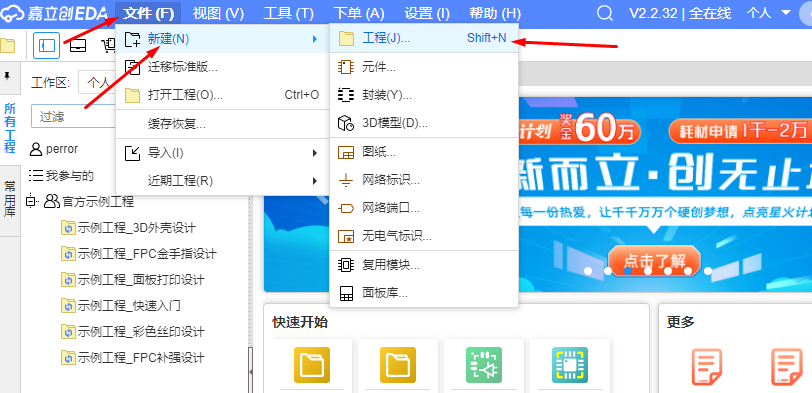

新建工程 新建工程顾名思义,就是需要我们添加一个新的工程。 写工程名称并点击保存。 保存完成之后,我们打开左侧导航栏,找到Test1目录,目录中有Schematic1,这是原理图文件。还有一个PCB1,这个是PCB文件。 任何一个板子,他都可以对应一个原理图以及一

aoofoo aoofoo 2024-10-21
26
