PCB叠层简介

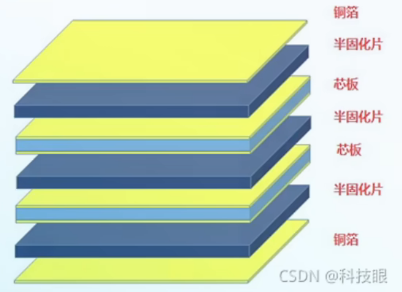

PCB材料的组成主要有PP半固态片和Core芯板两部分组成，这就构成了所看到的绿色、红色或者黑色等的板子，再加上敷铜线路层，器件，就构成了电路板。
大家可以把PCB想象成三明治，具有不用功能的层叠加到一起就组成了整块PCB。
对于PCB而言，起到绝缘和支撑作用的就是我们的基板，基板的材料主要是由PP半固态片和芯板两部分组成的。

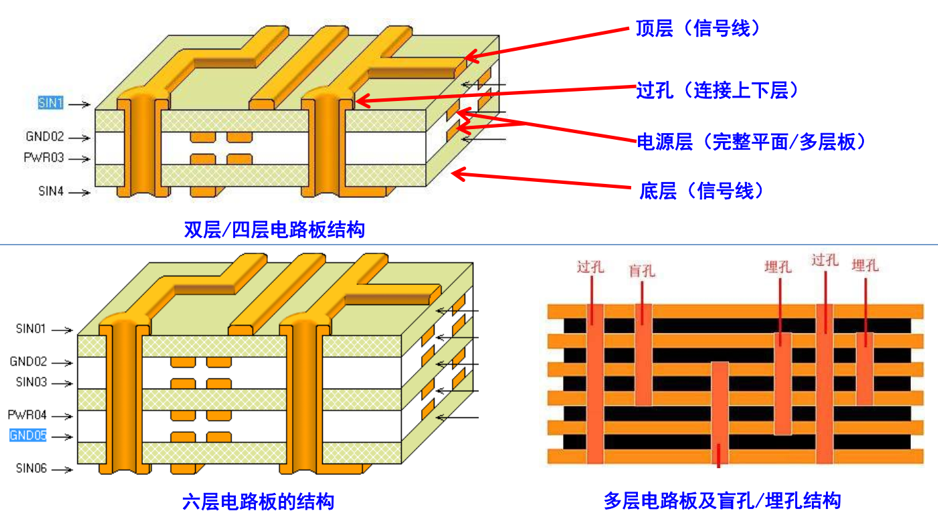

PCB不仅限于两层板，还有4层板、6层板和8层板：
PCB叠层结构
信号层
信号层（Signal layer）：包括顶层、底层、中间层，各层之间可以通过通孔、埋孔和埋孔实现互相连接。

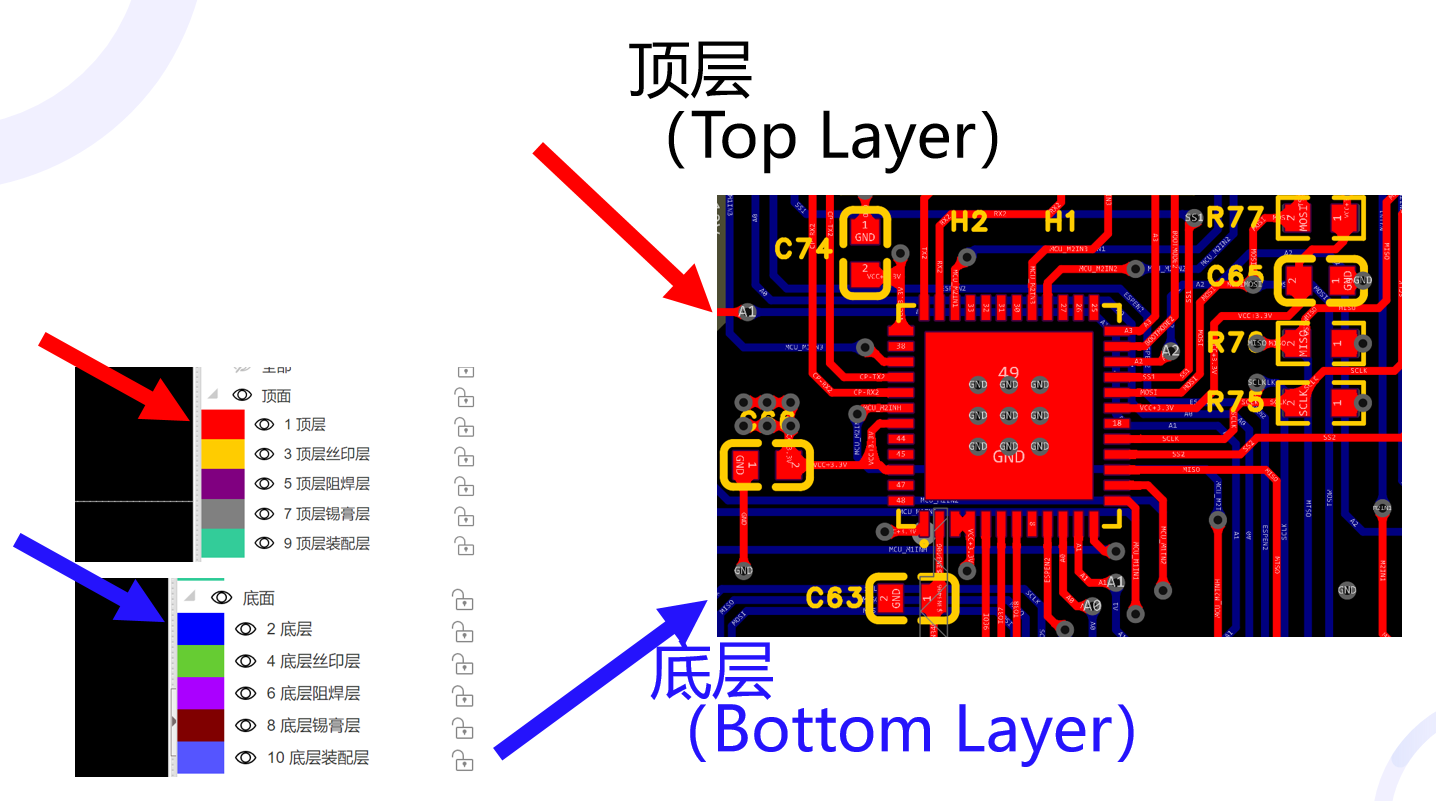

我们在设计中，最重要的图层，就是信号层，对于双层板而言，它的信号层只有两层，就是顶层和底层。可以看到，对于顶层而言，是用红色来表示的；底层是蓝色来表示的。不同层之间，如果信号需要连接，就是通过过孔来连接。
丝印层
丝印的作用就是标注一些元件的参数以及LOGO，顶层丝印层是用黄色来表示的，底层丝印层是用绿色来表示。
阻焊层
被阻焊层标记的区域他就表现为一块裸露的金属（焊盘）。
阻焊层内部填充的区域，滤油是不会进行覆盖的，这样就可以留给我们焊接。对于元件引脚的阻焊层，它的元件引脚会略比焊盘大一些。
锡膏层

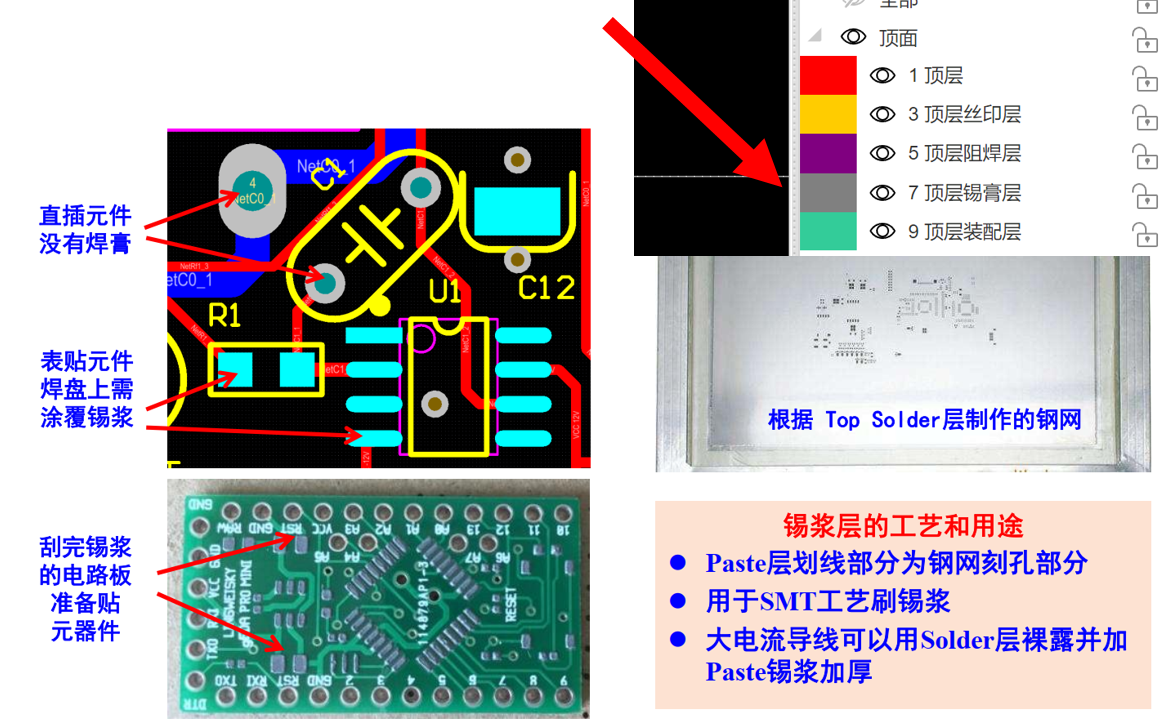

锡膏层顾名思义就是用来涂锡膏的，因为我们知道，对于一些复杂的板子，或者需要机器加工的板子，就需要开钢网，然后涂锡膏进行回流焊，在开钢网的时候，钢网实际上就是根据锡膏层来进行对应的开孔，被锡膏层标记的部分，就会在回流焊的时候被涂上锡膏。
多层

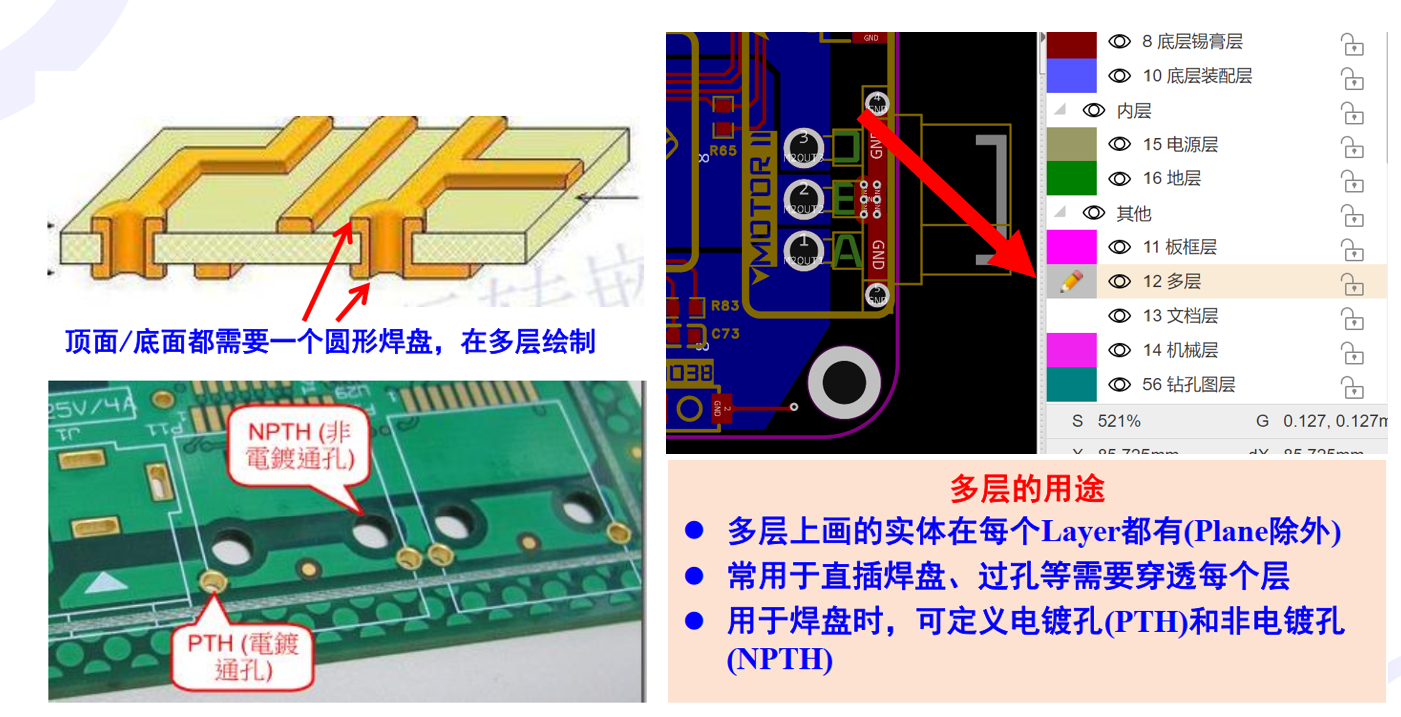

多层是用灰色来表示的，我们一个过孔往往是要穿越所有层，，那在这时候，过孔中间的区域，就会被标注为多层。
机械层
机械层是定义了整个PCB板的外观，一般用来设计电路板的外形尺寸、数据标记、对齐标记，装配说明以及其他机械信息。
其实机械层并不会在我们制作完成的PCB板上进行体现，它实际上是一些装配的注释信息。
