元件符号

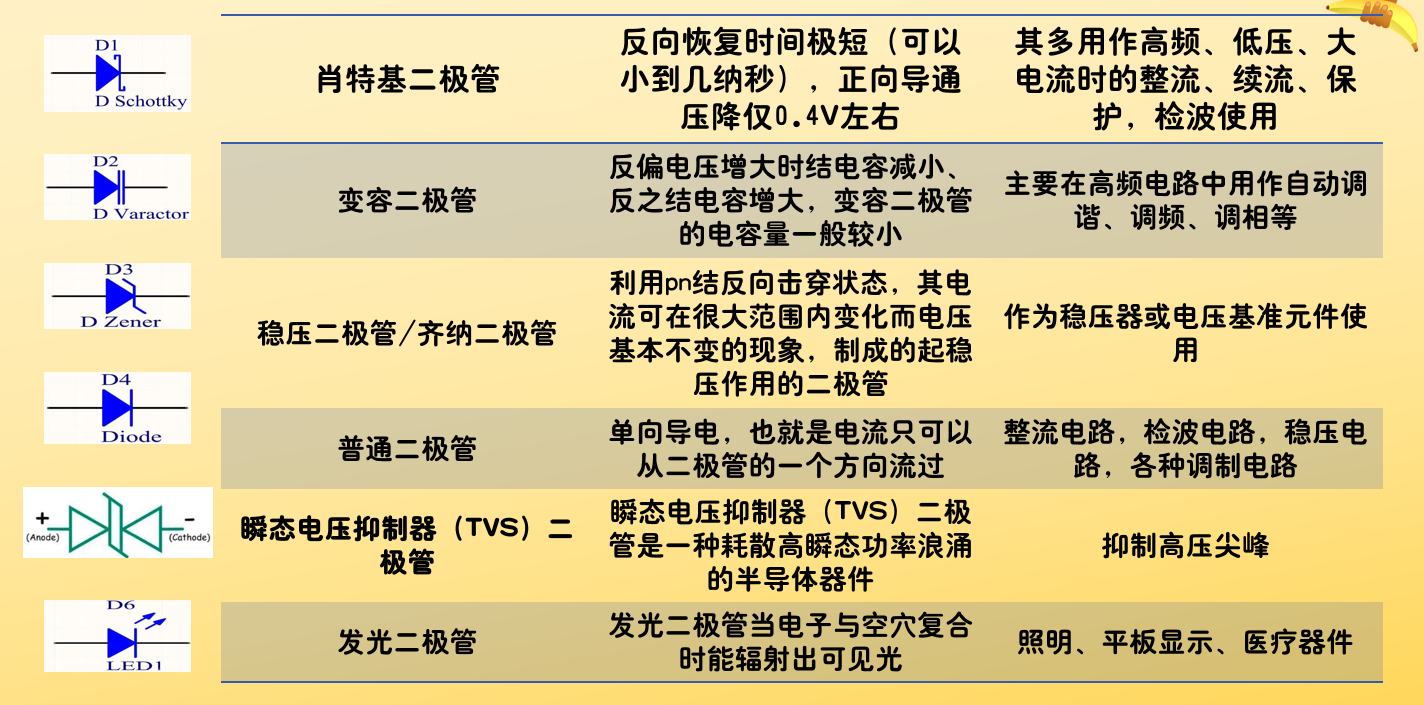

二极管
二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件 。二极管有两个电极，正极，又叫阳极；负极，又叫阴极，给二极管两极间加上正向电压时，二极管导通， 加上反向电压时，二极管截止。 二极管的导通和截止，则相当于开关的接通与断开 。 二极管具有单向导电性能，导通时电流方向是由阳极通过管子流向阴极。 二极管是最早诞生的半导体器件之一，其应用非常广泛。特别是在各种电子电路中，利用二极管和电阻、电容、电感等元器件进行合理的连接，构成不同功能的电路，可以实现对交流电整流、对调制信号检波、限幅和钳位以及对电源电压的稳压等多种功能 。
二极管具有单向导电性，二极管在导通时电流方向必须是由阳极流向二极管的阴极，而如果反接，二极管就会处于一个关断的状态。
我们可以看到LED1是一个绿色的，我们叫做发光二极管；右侧的二极管就是一个比较普通的二极管。

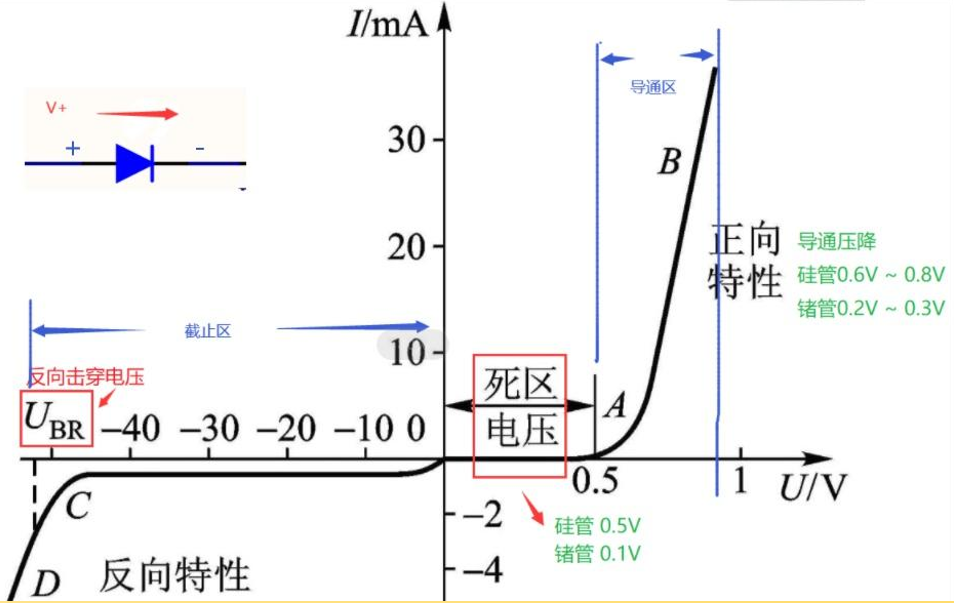

当我们的反向电压超过了反向击穿电压时，它的二极管的反向电流就会猛然增大，同时这个反向击穿电流就会遏制反向击穿电压的继续增大，所以二极管在反向击穿区有稳压的特性，稳压二极管其实就是工作在反向击穿区的。
对于这个二极管而言，我们有一个非常重要的点，就是区分不同封装的二极管的正负极管脚。

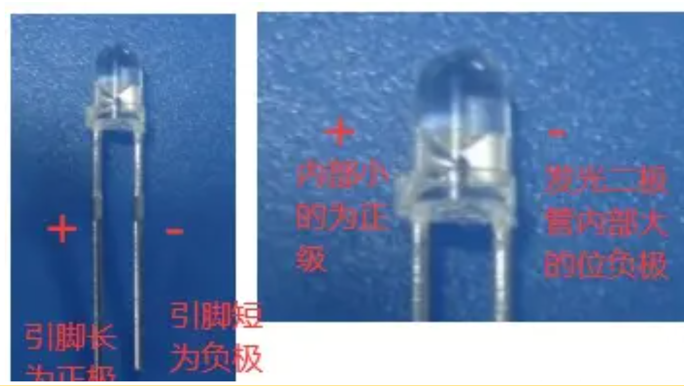

对于发光二极管（LED）我们可以通过管脚的长度或者内部的结构来进行判断：

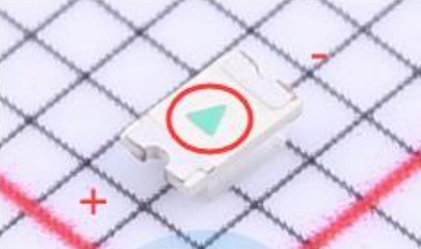

对于贴片发光二极管（LED），我们可以看到有一个绿色的三角，这个绿色三角形是由正极指向负极的，也可以看其背面，有绿色点点的就是负极：

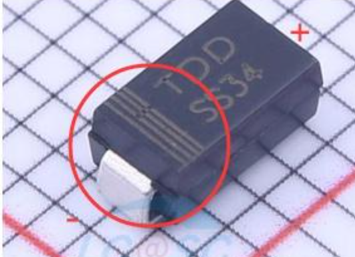

对于贴片封装的二极管和插接二极管，在封装上会出现这种浅色的竖线，出现这种竖线的位置就是他的负极：

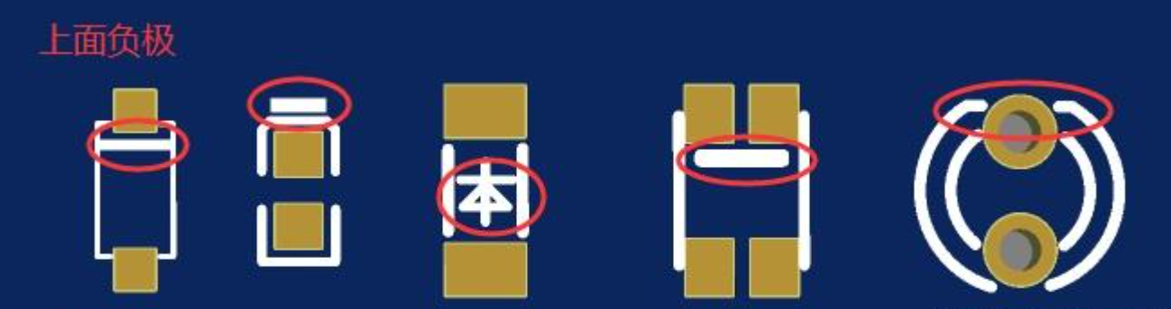

下面是PCB板上不同封装的二极管对应的焊盘：
三极管

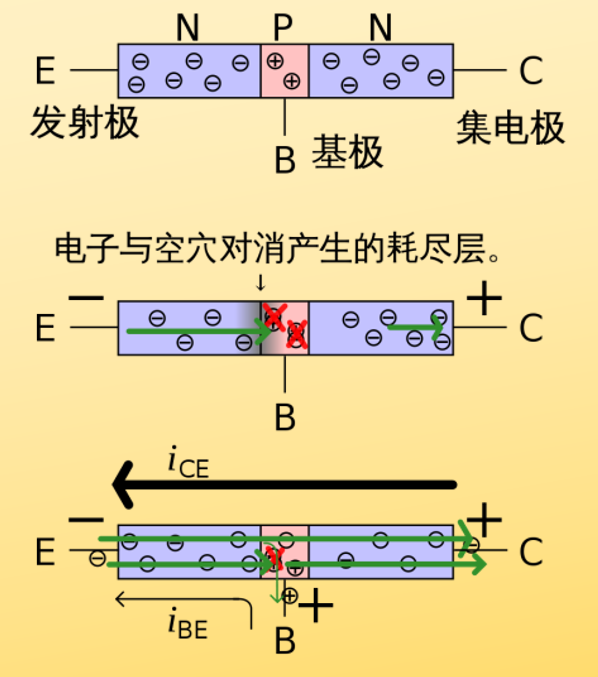

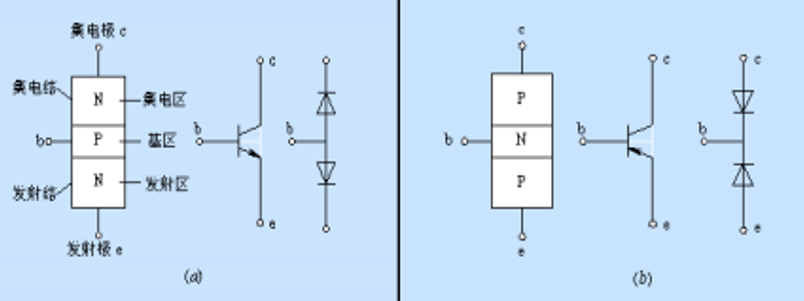

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。 三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。
三极管在电路中的作用是将微弱的信号放大为负值比较大的信号，同时也可以作为一种电子开关。

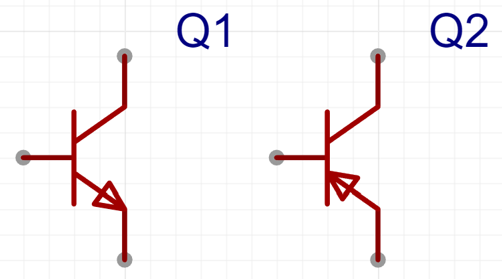

可以先看左边的符号，箭头是由内指向外的是NPN型三极管；右边的三极管是由外指向内，是一个PNP型的三极管。
对于三极管来说，有一个很重要的点，就是去要区分它是NPN型三极管还是PNP型三极管。

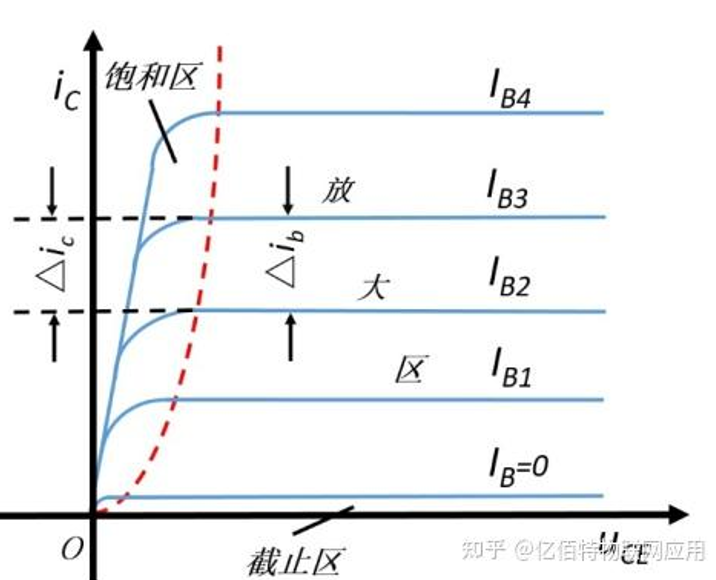

三极管的输出特性曲线：

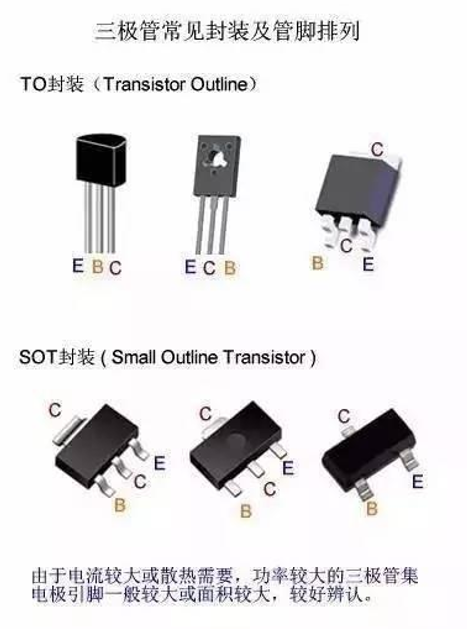

不同封装的三极管：
场效应管
场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。它是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件。由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。场效应管属于电压控制型半导体器件。具有输入电阻高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点。场效应管主要有两种类型： 1、结型场效应管（junction FET—JFET) 2、金属 – 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）

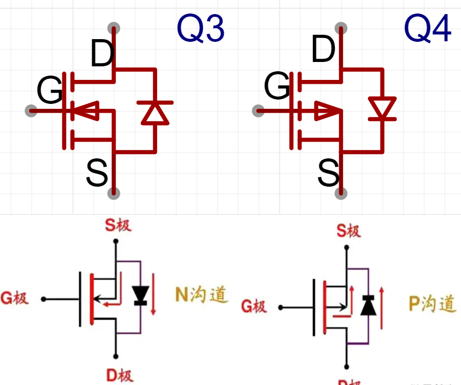

场效应管同样是有3个引脚，从上至下对于N沟道来说是s极g极和d极，s极我们叫做源极，g极叫做栅极，d极叫做漏极。（小箭头是由P指向N的）

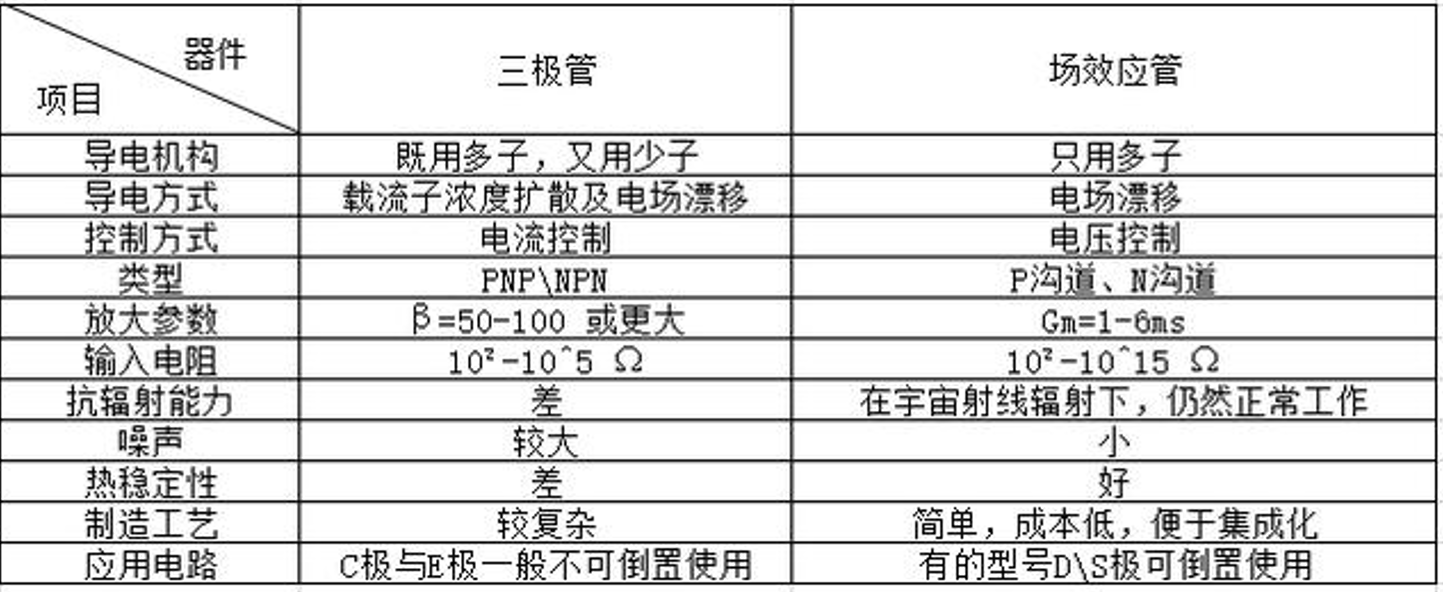

场效应管的功能和三极管是比较类似的，下面是两者的区别：
大家需要注意的是，当做开关来使用时，三极管的控制量是IB，而场效应管是UGS（栅极和源极之间的电压）。
按沟道分类，场效应管分为PMOS管（P沟道型）和NMOS（N沟道型）管。按材料分类，可以分为分为耗尽型和增强型：增强型管：栅极-源极电压 Vgs 为零时漏极电流也为零；耗尽型管：栅极-源极电压 Vgs 为零时漏极电流不为零。其实归纳一下，就 4种类型的MOS管：增强型 PMOS，增强型 NMOS，耗尽型 PMOS，耗尽型 NMOS。

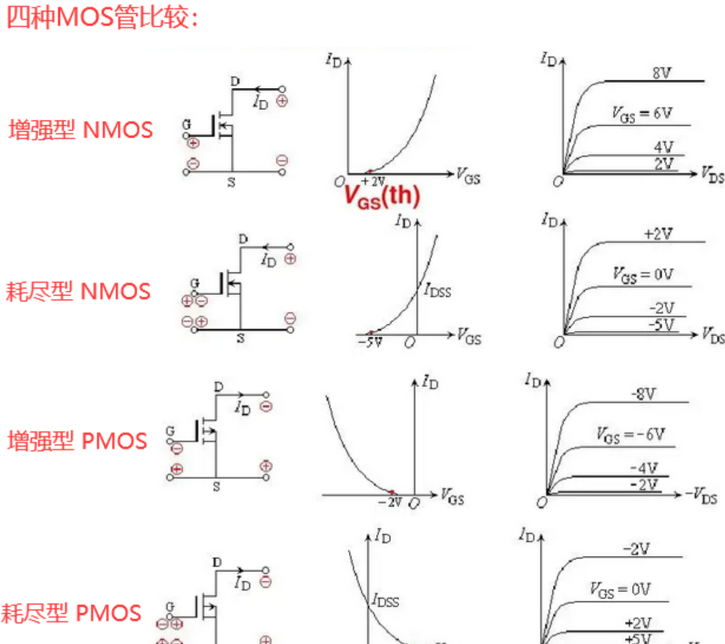

不同类型MOS管的能效曲线：

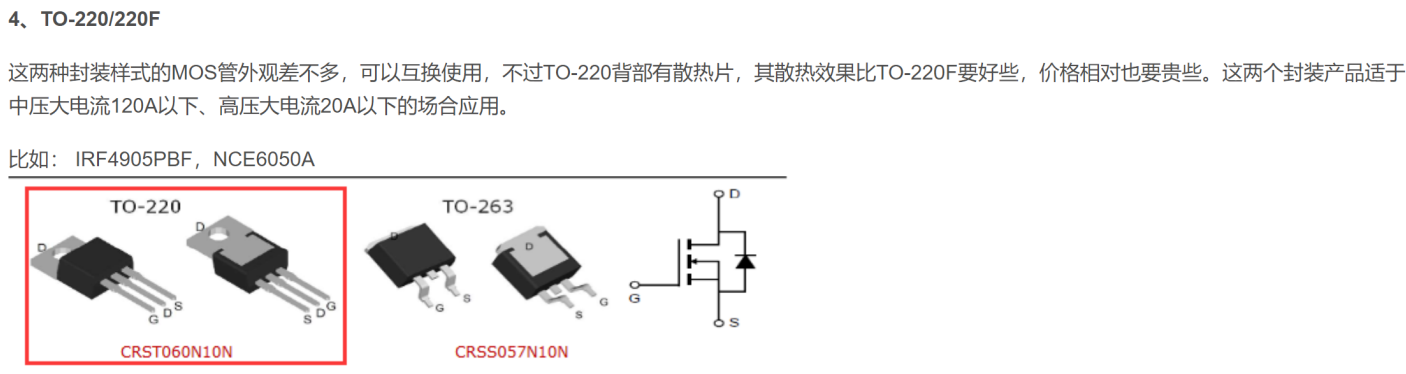

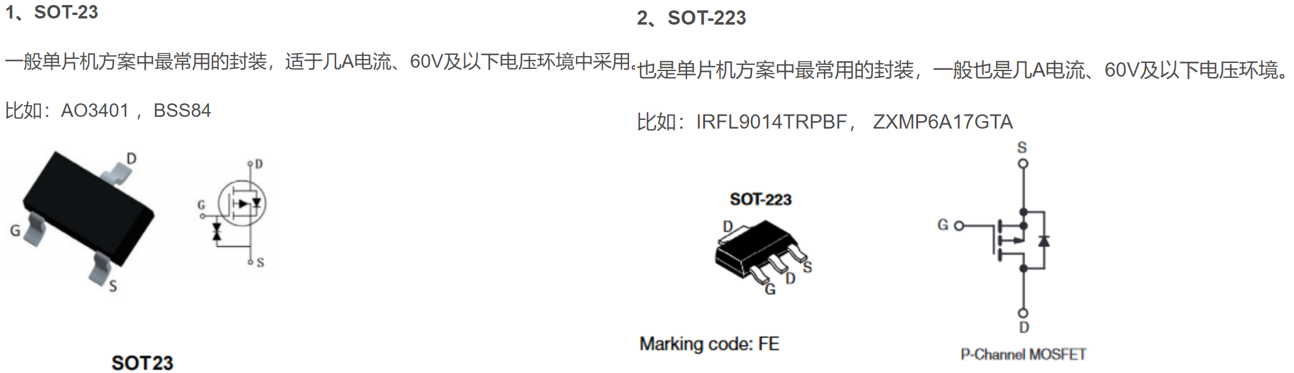

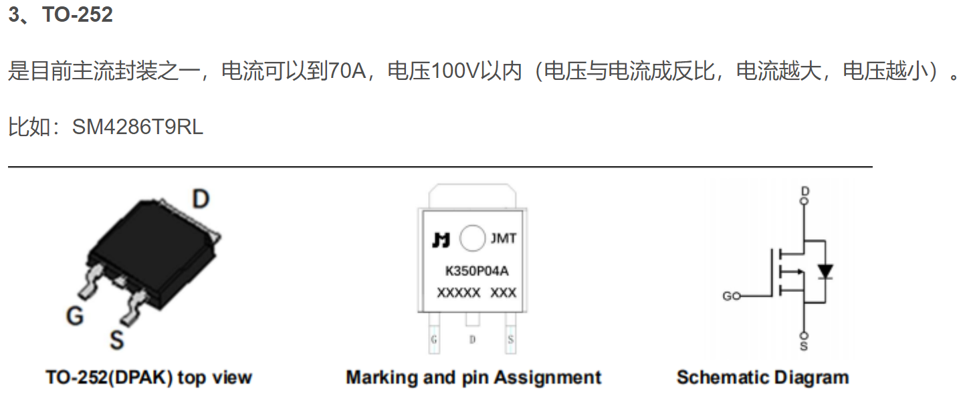

不同功率的场效应管的额定功率和额定电压还有应用场景都是不同的，同时也要注意，不同封装对于管脚的定义也是有所区别：
